1) Le coffrage de la poutre
Article vu : 30 797 fois
Le coffrage de la poutre peut se faire avec de multiples matériaux. Ici, en l'occurrence, le coffrage extérieur est en bois et le coffrage...
Le coffrage de la poutre peut se faire avec de multiples matériaux. Ici, en l'occurrence, le coffrage extérieur est en bois et le coffrage intérieur en polystyrène.
En effet cette poutre avait pour but de supporter une charge de 75 kN en étant la plus légère possible!! Ce travail a été demandé à des étudiants en génie civil et infrastructures à Grenoble.
Les dimensions maximum pouvant être utilisées étaient de 2,7m*0.15m *0.30m, ils ont utilisé 2,7m*0.11m*0.30m
Coffrage extérieur
Dans notre cas, le moment résultant au niveau de l'axe neutre au milieu de la poutre est nul. Dès lors, il est possible d'enlever de la matière inutile!!!!!

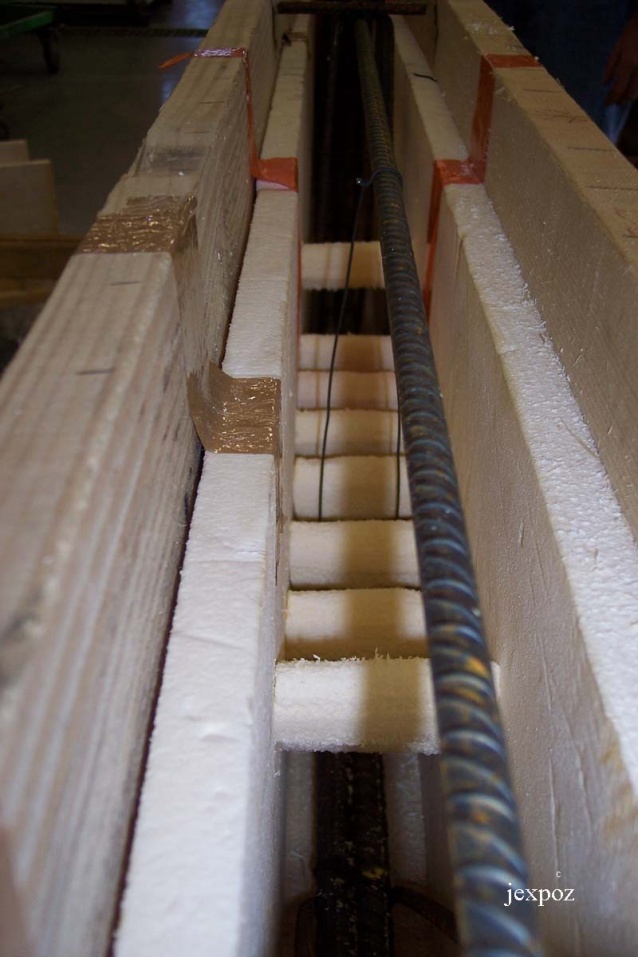

Coffrage intérieur avec polystyrène
